三線電感式接近傳感器LJD40-3004NH詳細介紹

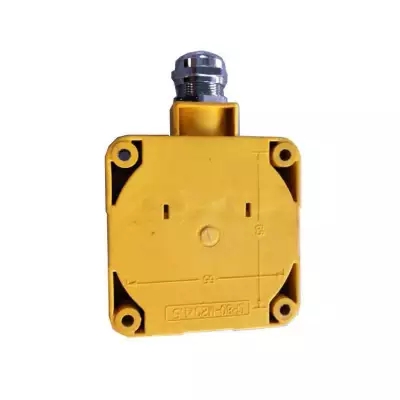

三線電感式接近傳感器LJD40-3004NH
三根線的接線接法：
粽色的是接電源的正，藍色的是接電源的負，黑色的是接負載（信號輸出）。
二根線的接線方法（DC或AC)：
棕色線連接負載的負，負載的正線再連接電源的正，藍色的直接連接電源的負。
具體接線方法請參照開關標牌上的接線圖來接線，切勿錯接反接！
直流三線接近開關的三根線分別是：棕色線---電源正藍色線---電源負黑色線---輸出號
交流二線型開關：將負載和接近開關串聯后接在交流電源端。
三線電感式接近傳感器LJD40-3004NH
電感式接近開關常閉型（NC）與常開（NO）的區別：
一，常開（NO）是平常狀態下信號輸出線為斷開狀態，無信號輸出，當感應到物體時才閉合，輸出信號。
二，常閉（NC）是平常狀態下信號輸出線為閉合狀態，持續信號輸出，當感應到物體時才斷開，關閉信號。
三線電感式接近傳感器LJD40-3004NH
技術參數:
工作電壓 90-250VAC
標準檢測體(鐵) 30×30×1t
環境溫度 -25℃~+70℃
出線方式 1.2米引線
三線電感式接近傳感器LJD40-3004NH
主要功能：
1、檢驗距離
檢測電梯、升降設備的停止、起動、通過位置；檢測車輛的位置，防止兩物體相撞檢測；檢測工作機械的設定位置，移動機器或部件的限位置；檢測回轉體的停止位置，閥門的開或關位置。
2、尺寸控制
金屬板沖剪的尺寸控制裝置；自動選擇、鑒別金屬件長度；檢測自動裝卸時堆物高度；檢測物品的長、寬、高和體積。檢測物體存在有否檢測生產包裝線上有無產品包裝箱；檢測有無產品零件。
3、轉速與速度控制
控制傳送帶的速度；控制旋轉機械的轉速；與各種脈沖發生器一起控制轉速和轉數。
4、計數及控制
檢測生產線shangliu過的產品數；高速旋轉軸或盤的轉數計量；零部件計數。
5、檢測異常
檢測瓶蓋有無；產品合格與不合格判斷；檢測包裝盒內的金屬制品缺乏與否；區分金屬與非金屬零件；產品有無標牌檢測；起重機危險區baojing；anquan扶梯自動啟停。
6、計量控制
產品或零件的自動計量；檢測計量器、儀表的指針范圍而控制數或流量；檢測浮標控制測面高度，流量；檢測不銹鋼桶中的鐵浮標；儀表量程上限或下限的控制；流量控制，水平面控制。
7、識別對象
根據載體上的碼識別是與非。
8、信息傳送
ASI（總線）連接設備上各個位置上的傳感器在生產線（50-100米）中的數據往返傳送等。
三線電感式接近傳感器LJD40-3004NH
檢測：
2.1.動作距離測定;當動作片由正面靠近接近開關的感應面時，使接近開關動作的距離為接近開關的*大動作距離，測得的數據應在產品的參數范圍內。
2.2.釋放距離的測定;當動作片由正面離開接近開關的感應面，開關由動作轉為釋放時，測定動作片離開感應面的*大距離。
2.3.回差H的測定;*大動作距離和釋放距離之差的jue對值。
2.4.動作頻率測定;用調速電機帶動膠木圓盤，在圓盤上固定若干鋼片，調整開關感應面和動作片間的距離，約為開關動作距離的百分之80左右，轉動圓盤，依次使動作片靠近接近開關，在圓盤主軸上裝有測速裝置，開關輸出信號經zhengxing，接數字頻率計。此時啟動電機，逐步提高轉速，在轉速與動作片的乘積與頻率計數相等的條件下，可由頻率計直接讀出開關的動作頻率。
2.5.重復精度測定;將動作片固定在量具上，由開關動作距離的百分這120以外，從開關感應面正面靠近開關的動作區，運動速度控制在0.1mm/s上。當開關動作時，讀出量具上的讀數，然后退出動作區，使開關斷開。如此重復10次，*后計算10次測量值的*大值和*小值與10次平均值之差，差值大者為重復精度誤差.
卓信公司部分產品：
LJB41M-3010PK-A (10mm\200mA\PNP常開)
LJB41M-3010PH-A (10mm\200mA\PNP常閉)
LJB41M-3010PT-A (10mm\200mA\PNP常開+常閉)
LJB41M-3010NK-A (10mm\200mA\NPN常開)
LJB41M-3010NH-A (10mm\200mA\NPN常閉)
